Vannvarmesett for 6xPV Mono 2500 ECO Solar Boost-kjeler

Beskrivelse

Det enkleste vannoppvarmingssystemet i kjeler som er tilgjengelige på markedet.

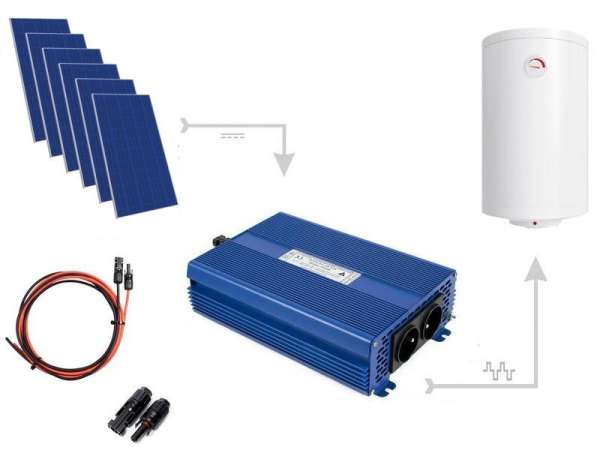

Sett for oppvarming av vann i 6xPV Mono-kjeler. Settet består av 6 paneler monokrystallinsk med en effekt på 430 W hver, omformere ECO Solar Boost MPPT-3000 3kW og komplett kabling med en lengde på 25 meter terminert på den ene siden med kontakter MC4 og på den annen side med ringkontakter til omformeren.

Systemet er enkelt, krever bare tilkobling 6 stykker typiske solcellepaneler med en driftsspenning på omtrent 32 V eller et passende antall andre, og en energimottaker, f.eks. elektrisk kjele, gulvvarme.

Likestrømmen som genereres i panelene, som ikke kan brukes direkte til å drive varmeapparater, forblir i omformeren. omgjort til vekselstrømsom nå kan brukes til å drive varmeapparater.

Maksimum Systemeffekten er 3 kW, omformeren har prioritetsutgang nummer "1" og avhengig utgang nummer "2".

Dette lar deg koble til to varmeapparater f.eks. to kjeler, hvorav den ene varmes opp først, og den andre når termostaten til den første slutter å motta energi fra omformeren. Takket være den implementerte MPPT-funksjon, vil omformeren automatisk tilpasse seg
varmeeffekten og vil stille inn driftspunktet slik at energien som mottas fra det solcellepanelsystemet er maksimum.

OBS!    Varmeapparater med elektroniske regulatorer kan drives kun fra avkjørsel nummer 1.

Settet inkluderer:

• 6 monokrystallinske PV-paneler 430W
• Solcellekonverter ECO Solar Boost MPPT-3000 3kW
• sett med kabler 25 meter med kontakter
• installasjonsinstruksjoner

Tabellen nedenfor viser hvordan valg av optimal varmeovn avhengig av effekten og spenningen til PV-systemet. Valg av optimal varmeovn garanterer høyest mulig effektivitet PV-system for oppvarming av vann.

Som du kan se den faktiske effekten til 230V varmeovner er svært avhengig av spenningen til PV-systemet, grønn er merket optimale varmeovner, oransje for svak, rød for sterk.

* Strømstyrker utenfor enhetens driftsområde er merket med grått.

Tabellen ovenfor kan brukes på to måter:
– beregne den faktiske effekten til varmeapparatet i systemet;
– velg riktig varmeapparat for det eksisterende PV-anlegget.

1. Når vi kjenner driftsspenningen (Vmp) til seriekoblet panelsystem (venstre kolonne) og effekten til varmeren som er installert i kjelen (øverste rad), kan vi finne ut hva den faktiske effekten vil være. Eksempel: panelspenning (Vmp) 170 V og varmeren 3000 W = faktisk effekt 1639 W

2. Når vi kjenner driftsspenningen (Vmp) til seriemontert panelsystem (venstre kolonne) og ønsket effekt (tabell), vet vi hvilken varmeovn som skal installeres (øverste rad). Eksempel: panelspenning (Vmp) 200 V og forventet effekt 3000 W – en 4000 W varmeovn bør installeres.

Oppmerksomhet: åpen kretsspenning (Voc) brukes ikke i beregningene ovenfor. Imidlertid bør man være spesielt oppmerksom på verdien ikke overskred den tillatte omformerspenningen på 350 VPå grunn av variasjonen i panelspenningen i forhold til omgivelsestemperaturen, er det nødvendig å ta hensyn til dette når du designer installasjonen sikker åpen kretsspenningsreserve som utgjør omtrent 15%I praksis betyr dette at spenningen måles ved en temperatur 25°C bør ikke overstige 300V.

Tekniske data:

SOLSPENNINGSOMFORMER ECO Solar Boost MPPT-3000

• Inngangsspenning [VDC]: 120 til 350 (VDC)
• Utgangsspenning [VAC]: 120 til 350 (VAC)
• Maksimal effekt: 3 kW
• MPPT-funksjon: JA
• Tilkobling av PV-paneler: serie eller serie-parallell
• Utgangsspenningens bølgeform: modifisert sinus
• VAC-utgang nr. 1: Prioritet
• VAC-utgang nr. 2: Avhengig *
• Under-/overspenningsvern: JA
• Termisk beskyttelse: JA
• Overbelastningsbeskyttelse: JA
• Driftstemperatur: -25 °C ~ +55 °C
• Effektivitet: >94 %
• Kjøling: Aktiv
• Strømkontakt: MC4
• 230V utgangskontakt: 2 x E (med pinne)
• Hus: Aluminium
• Beskyttelsesgrad (IP)IP21
• Mål LxBxH [mm]: 290x190x80
• Vekt [kg]: 2,4 kg

Paneler inkludert:

• Nominell effekt Pmax (W): 430W
• Moduleffektivitet [%]: 21,5
• Celler: Mono 60 × 180 mm N-type
• Modulmål [mm]: 1722×1134×30
• Vekt [kg]: 21,3



Elektrisk apparat – installer og bruk i samsvar med kravene i produktkortet og installasjonsanvisningen.
