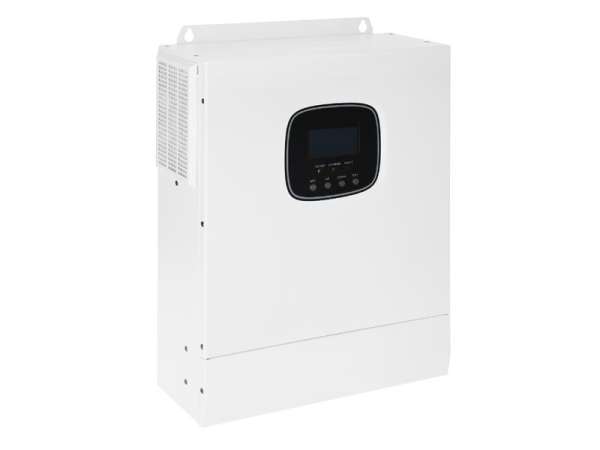

Invertor solar hibrid off-grid ESB 7kW-24

Descriere

Invertor solar hibrid off-grid ESB 7kW-24 Este destinat construcției de sisteme de alimentare independente de 230V off-grid 230V bazate pe energia obținută din panouri fotovoltaice, rețele de energie și baterie. Datorită proiectării modulare și a configurației flexibile, invertoarele ESB pot funcționa în modul UPS cu încărcarea bateriei din panouri fotovoltaice și/sau rețea de energie, pot lucra și în sisteme tampon alimentate doar de la panouri fotovoltaice și/sau susținut de energia rețelei.

Tensiunea de alimentare sinusoidală stabilă de ieșire de 230V este perfectă pentru alimentarea tuturor receptoarelor de energie electrică, iar sistemul de suport de suprasarcină la pornire încorporat vă permite să alimentați receptoarele cu curent de pornire ridicat, cum ar fi compresoarele din frigidere și generatoare.

Panoul de control intuitiv vă permite să citiți parametrii actuali ai dispozitivului și să configurați modurile de operare.
Este plasat pe partea frontală a dispozitivului, ceea ce permite o operare ușoară și simplă.

Modulul de comunicație permite citirea de la distanță a parametrilor și configurarea utilizării invertorului Smartphone și aplicație mobilă.

O caracteristică importantă a invertoarelor din seria ESB este posibilitatea construirii sistemelor de alimentare hibride fara baterie externa. În acest mod, energia solară acceptă alimentarea dispozitivelor din rețeaua electrică.

Caracteristici de bază ale produsului:

• Tip: invertor solar off-grid
• Tensiune de putere: 230 VAC
• Putere maximă: 7000 VA
• Putere continuă: 3500 VA
• Tensiunea la ieșire: sinusul pur
• Curent de încărcare a bateriei: 80 A
• Răcire: activ - ventilator

Inclus

• Invertor solar off-grid ESB 7KW-24
• Modul de comunicare WiFi pentru invertor
• Conectori cu ochi pentru circuitul bateriei
• Manual de utilizare în poloneză

DATE TEHNICE

Modul de rețea

• Tensiune nominală de intrare: 220/230 Vac
• Domeniu de tensiune de intrare: (170 Vac ~ 280 Vac) ±2% // (90 Vac ~ 280 Vac) ±2%
• Frecvență: 50 Hz / 60 Hz (detecție automată)
• Gamă de frecvență: 47±0,3Hz ~ 55±0,3Hz (50Hz) // 57±0,3Hz ~ 65±0,3Hz (60Hz)
• Protecție la suprasarcină/scurtcircuit: Deconectați
• Eficiență: > 95%
• Timp de comutare: 10 ms (valoare tipică)
• Protecție la curent invers CA: Da
• Putere continuă maximă: 7000 VA

Modul invertor

• Forma de undă a tensiunii de ieșire: undă sinusoidală pură
• Putere de ieșire nominală (VA): 3500 VA
• Putere de ieșire nominală (W): 3500 W
• Tensiune nominală de ieșire (Vac): 230 Vac
• Toleranța tensiunii de ieșire: ±5%
• Interval de frecvență de ieșire (Hz): 50 Hz ± 0,3 Hz / 60 Hz ± 0,3 Hz
• Eficiență maximă: 90%
• Protectie la suprasarcina: DA
• Protecție la scurtcircuit la ieșire: Deconectare
• Tensiunea bateriei cuie: 24 V
• Interval de tensiune a bateriei: 20 VDC ~ 33 VDC ± 0,3 VDC
• Mod de economisire a energiei: sarcină ≤ 50W

Încărcare AC

• Tip de baterie acceptat: plumb-acid sau litiu
• Curent de încărcare maximă: 80 A
• Precizia curentului de încărcare: ± 5 A
• Interval de tensiune de încărcare: 20 ~ 33 V
• Protecție la scurtcircuit: întrerupător și siguranță
• Protecție la supraîncărcare: Alarmă, opriți după 1 minut

Încărcare PV

• Tensiune maximă de circuit deschis PV: 500V
• Gama de tensiune de funcționare PV: 120 ~ 500V
• Gama de tensiune MPPT: 120 ~ 450V
• Tensiune de pornire: 120V
• Interval de tensiune a bateriei: 20 ~ 33 V
• Putere de circuit PV recomandată: <4000 W
• Interval de încărcare PV: 0 ~ 80a
• Protecție la scurtcircuit de încărcare: Siguranță
• Protecție la deconectare inversă: Da

Caietul de sarcini

• Interval de temperatură de funcționare: -10°C până la 55°C
• Interval de temperatură de depozitare: -25°C ~ 60°C
• Interval de umiditate: 5% până la 95%
• Zgomot: ≤ 60 dB
• Răcire: ventilator automat
• Interfață de comunicare: USB / RS485 / CAN / Contact de non -adeziune
• Dimensiuni: 390 x 290 x 102 [mm]
• Masă: 7,4 kg

Dispozitiv electric - Instalați și funcționați în conformitate cu cerințele conținute în cardul de produs și instrucțiunile de instalare.
