Radijo imtuvas eLR-824 2 kanalų, 96 nuotolinio valdymo pultai. SOMFY RTS

apibūdinimas

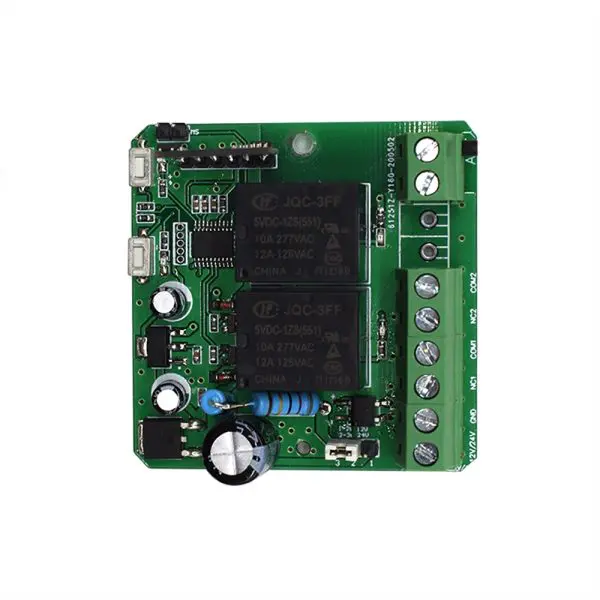

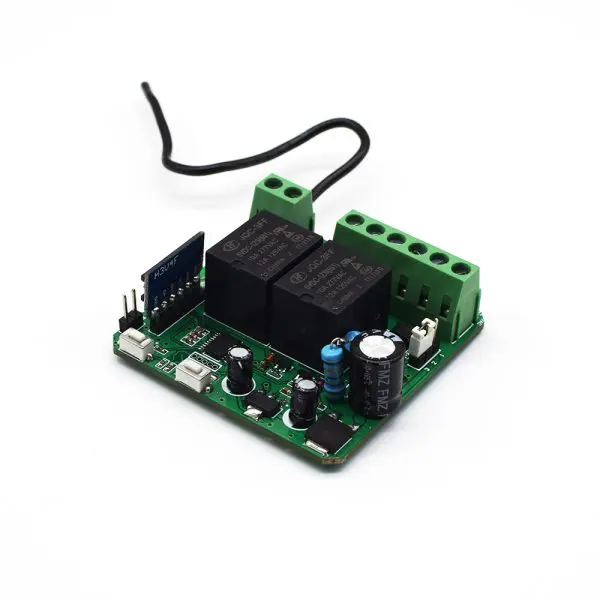

eLR-824 yra dviejų kanalų imtuvas, maitinamas nuo 12 iki 24 V AC/DC ir turintis atmintį 96 pilotai. Jis veikia su kintamo kodo nuotolinio valdymo pulteliais SOMFY 433,42 MHz Imtuve kanalui galima užprogramuoti nuotolinio valdymo mygtukų derinį. Įrenginys, skirtas valdyti bet kokias vartų pavaras ir kt.

Gaminys nesuderinamas su Somfy IO sistema.

TECHNINIAI DUOMENYS :

• Dažnis: 433,42 MHz
• Maitinimas: 12/24 V AC DC (12 V trumpas JUMPER 2 PIN 1-2, 24 V trumpas JUMPER 2 PIN 2-3)
• Relių skaičius: 2
• Programuojamų nuotolinio valdymo pultelių skaičius: 48 vienoje relėje (iš viso 96)
• Kodas: slenkantis kodas (RTS)
• Galimybė padidinti radijo diapazoną naudojant anteną
• Apsaugos indeksas: IP 55
• Suderinamumas: visi Somfy RTS (Radio Technology Somfy) žemos įtampos varikliai (įdiekite 1 trumpiklį, tai yra uždanga
• nuotolinio valdymo pultai, nuimkite trumpiklį 1, taikoma garažo durų nuotolinio valdymo pultams)
• Darbinė temperatūra: -20°C + 70°C
• Matmenys (P x A x G): 85 x 85 x 50 mm

Programavimo instrukcijos:

1. Siųstuvo kodų mokymasis:

Paspauskite PRG 1 arba PRG 2 ​​2-3 sekundes, užsidegs LEARN LED, tada paspauskite mygtuką, pasirinktą
siųstuvą, kol „learn_led“ mirksės ir užges, siųstuvo kodas išsaugotas.
Pakartokite aukščiau nurodytus veiksmus kitiems siųstuvams.

2. Siųstuvo kodų trynimas:

Paspauskite „PRG 1“ arba „PRG 2“ ir laikykite „Learn_LED“ lemputę, kol ji išsijungs
PRG 1 norėdami ištrinti 1 kanalą
PRG 2 ​​norėdami ištrinti 2 kanalą
