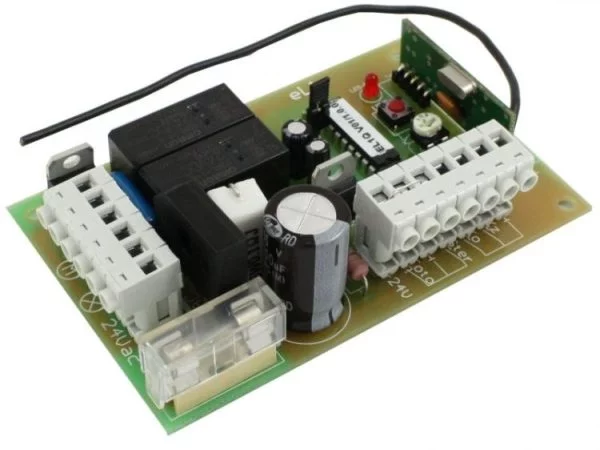

eL1Q; sterownik bramy przesuwnych i garażowych; 24V/140W; Wiśniowski

Opis

eL1Q; sterownik bramy przesuwnych i garażowych; 24V/140W; Wiśniowski

Sterownik zastąpiony modelem: eLB7Hk lub eLB7H

Sterownik eL1  jest przeznaczony dla napędów bramowych i garażowych wykorzystujący silniki na napięcie stałe 24V o mocy do 140W. Doskonale nadaje się do pracy ciągłej. Można zastosować go na parkingach osiedlowych, posesjach prywatnych i w firmach. Posiada liczne zabezpieczenia i wbudowany odbiornik radiowy na częstotliwość 433,92MHz. Centrala eL1Q działa w trybie High Security KeeLoq® i współpracuje z nadajnikami firm: Wiśniowski, ELBRAM, eLdrim. Sterownik był stosowany w automatach  pierwszej generacji OPTIMUM 600, 800, 1100. Model centrali eL1QV01/2.0.0 z zmodyfikowanym oprogramowaniem jest stosowany w naprawach automatów Hormann ProMatic.

Podstawowe cechy eL1

• Niska cena
• Wbudowany odbiornik radiowy
• Sterowanie za pomocą nadajników radiowych z kodem dynamicznie zmiennym KeeLoq®
• Sterowanie na przycisk dzwonkowy
• Bariera podczerwieni
• Funkcja automatycznego zamknięcia
• Wcześniejsze automatyczne zamknięcie bramy po przejechaniu bariery podczerwieni
• Regulacja siły przeciążenia
• Automatyczne uchylenie po przeciążeniu
• Sygnalizacja świetlna lub załączanie z opóźnionym wyłączeniem oświetlenia
• Prosta procedura instalacji i programowania

Dane techniczne:	eL1Q | eL1H
Zasilanie:	24V ac/dc
Zakres temperatury pracy:	-20ºC / +70ºC
Typ bezpiecznika:	6,3 A wymiary (5×20)
Moc silnika:	max. 140W
Wymiary zewnętrzne (szerokość x głębokość x wysokość):	68mm x 105mm x 42,8mm bez przewodu
Obudowa:	brak obudowy
Waga:	110g | 110g
Parametry wyjściowe:
Wyjścia przekaźnikowe(typ, ilość, max. obciążenie):	silnik DC, jedno, 5,8A/24Vdc (maksymalna moc 140W)
Wyjście przekaźnikowe lampy(typ, ilość, max. obciążenie):	monostabilne, jedno, 1A/24Vac (maksymalna moc 25W)
Parametry radiowe:
Moduł radiowy:	zintegrowany, superheterodynowy, zapewniający wysoka niezawodność, powtarzalność i odporność na zakłócenia radiowe
Standard transmisji:	KeeLoq®
Zasięg:	do 200m (przy stosowaniu nadajników eLdrim)
Rodzaj modulacji / częstotliwość:	OOK / 433,92MHz
Impedancja wejściowa anteny:	50 Ω
Antena:	antena wewnętrzna
Pamięć pilotów:	20szt. | 20szt.
Funkcjonalność:
Czas auto-zamykania:	5s – 10min
Maksymalny czas pracy sterownika:	120s
Maksymalny czas świecenia lampy:	25min
Interfejs użytkownika:	prosta instalacja urządzenia, procedura uczenia oraz konfiguracji, oparta na jednej diodzie LED i jednym przycisku
Konfiguracja nadajnika:	możliwość przypisania dowolnego przycisku do kanału
Możliwość kasowania całej pamięci:	tak
Możliwość kasowania pojedynczego pilota:	nie
Możliwość wpisania pilota bez konieczności dostępu do przycisków odbiornika:	nie
Uwagi:	eLB7 jest zamiennikiem sterowników eL1Q, eL7Q, optimum
